建筑模板施工这样交底,是个工人都能看懂!
来源:    作者:    日期:2019-11-14 08:52:15

一、建筑模板施工工艺流程

(一)测量放线

操作要点:

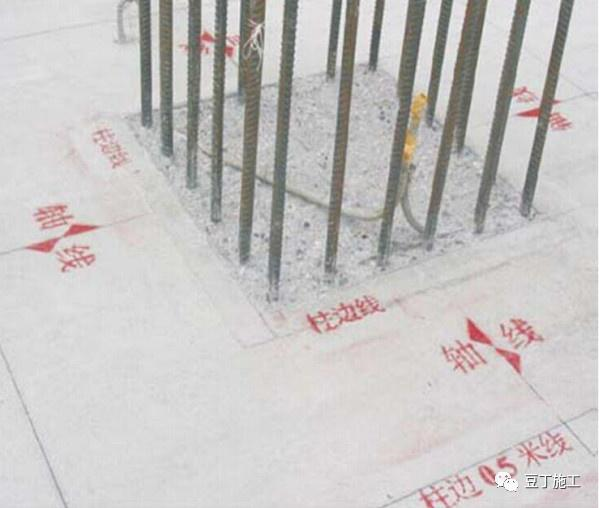

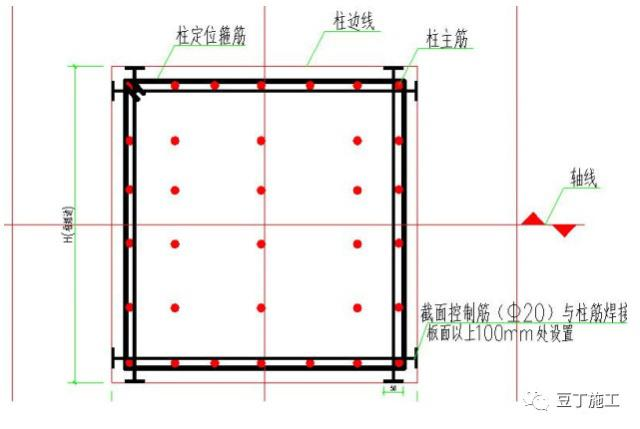

1、按图纸要求在每道剪力墙、柱周边放线画出轴线、剪力 墙 边 线 及 控 制线。

2、按构件截面边线焊接截面控制筋(或植筋),柱每个方向两根,剪力墙内截面控制筋设置间距≤600mm,从板顶向上 5-8cm 设置。



(二)搭满堂脚手架

操作要点:

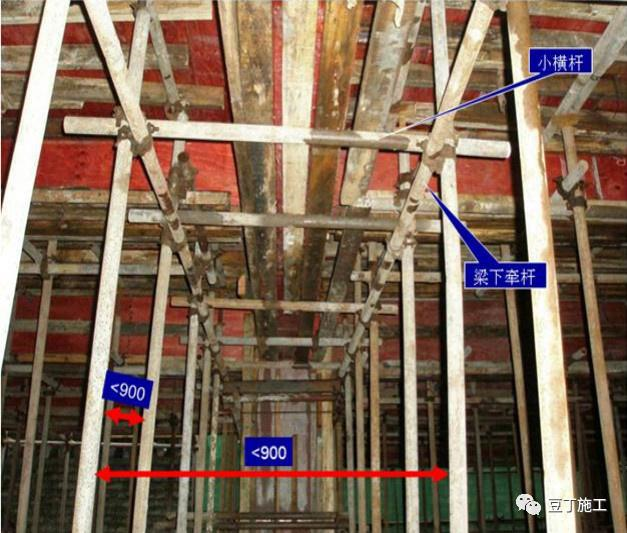

钢管脚手架模板支撑体系,一般标准层(100 厚)板下立杆间距不得大于1.2m,梁下支撑立杆间距不得大于0.9m,扫地杆距楼面≤200mm,第一道水平杆步距≤1.5m。板厚大于 120或层高大于 3m 或梁高大于 700 时,支撑体系应按专项方案执行。

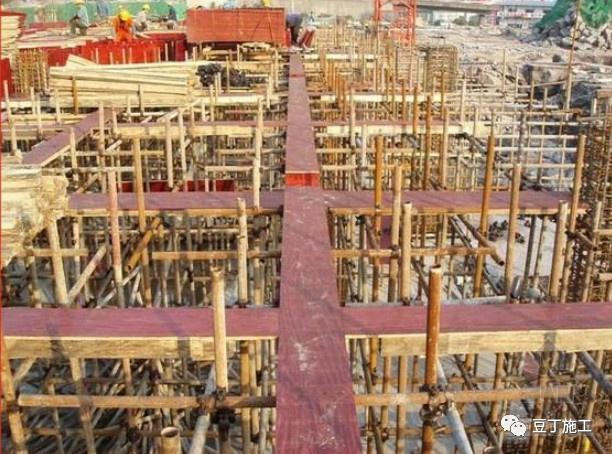

(三)梁底模支设

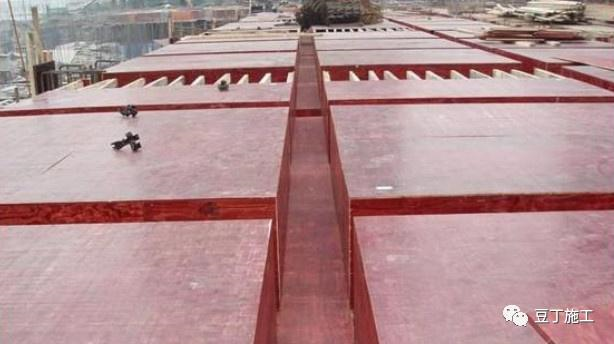

(四)梁侧模支设

操作要点:

梁建议采用对拉螺杆、或“木夹具”进行加固,也可采用“步步紧”加固,梁高超过 600mm 时及边梁侧模应加穿对拉螺杆加固。



(五)板模板支设

操作要点:

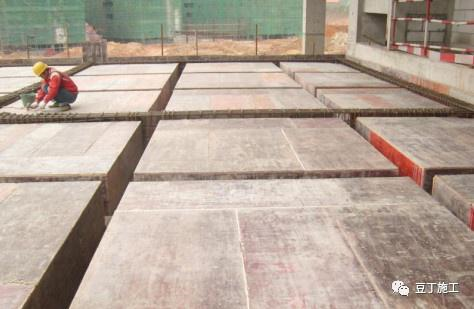

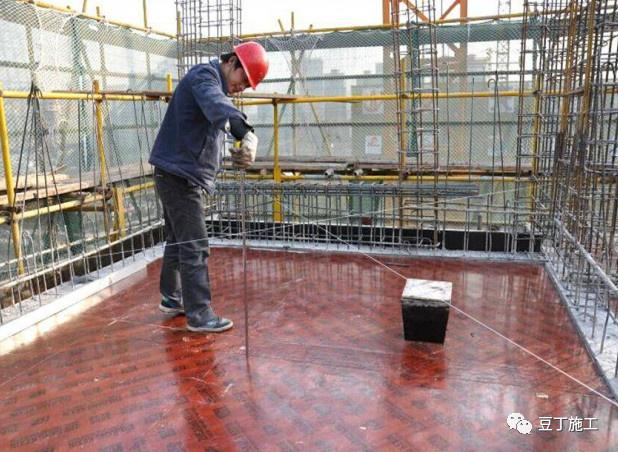

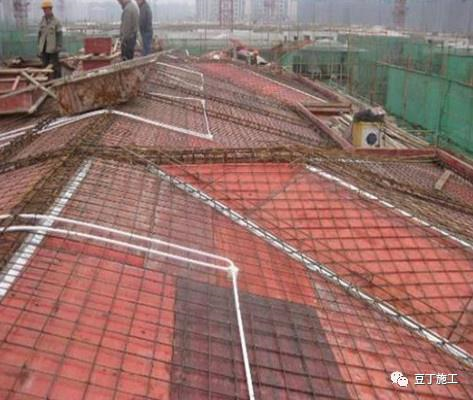

模板铺设完成,按照 500mm 标高线拉对角线检查模板面标高、平整度。



(六)墙柱模板支设

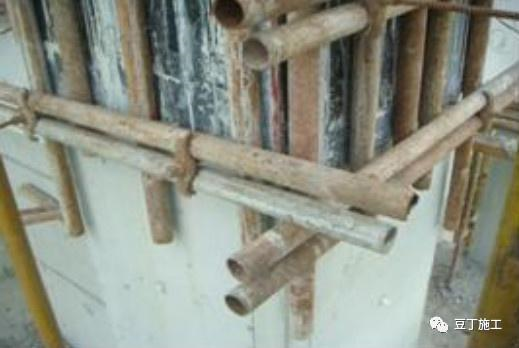

(七)模板加固





(八)模板验收

操作要点:

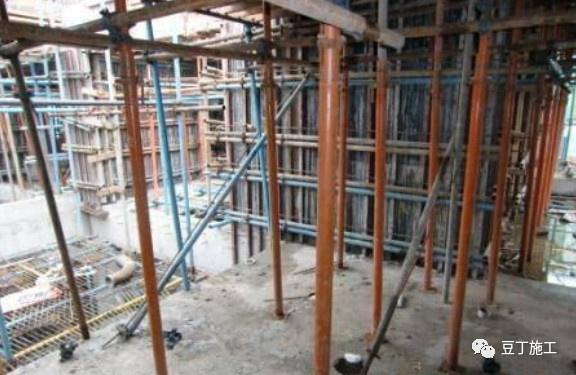

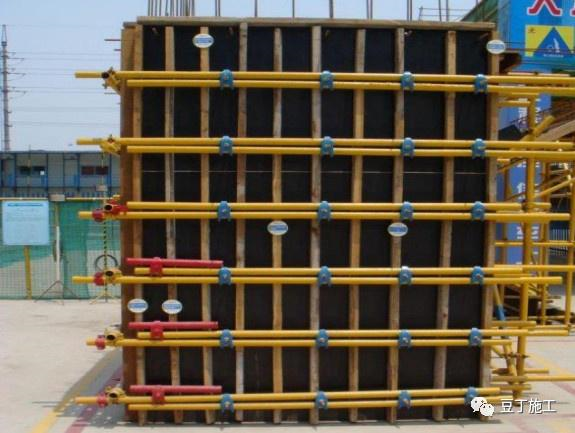

1、外墙柱加固采用拉顶结合,楼面上预埋钢筋拉结点,斜拉间距≤2m ,距墙柱边≤50cm。

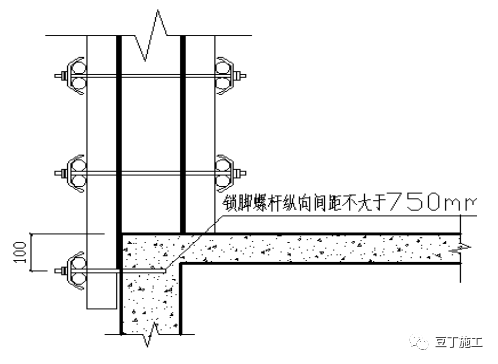

2、上下层柱(墙)层间交界处增设锁脚螺杆,锁脚螺杆距墙柱水平施工缝100mm,间距不大 于 750mm,每侧锁脚螺杆不得少于2根。

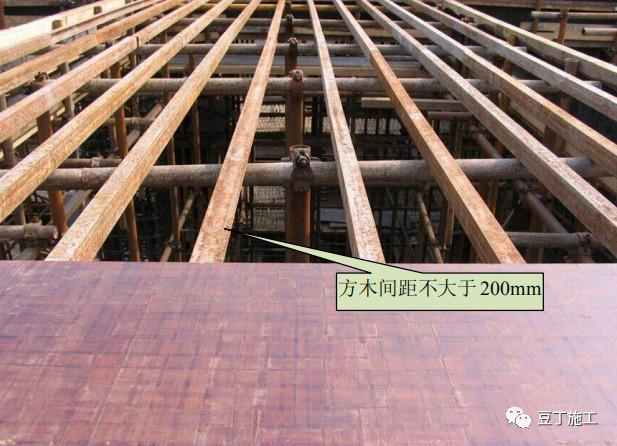

3、剪力墙模板背方间距 200mm,螺杆离 阴 角 间 距200mm,螺杆离封头间距 200mm,螺杆间距≤ 500,第一排螺杆离地小于200,最上面一排螺杆小于 300。

4、浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模,随时检查支撑是否变形、松动,并组织及时恢复。

二、模板验收质量标准

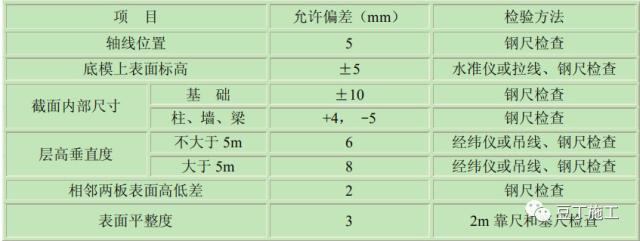

现浇结构模板安装的允许偏差及检验方法
